Узлы перекрытия и стропил

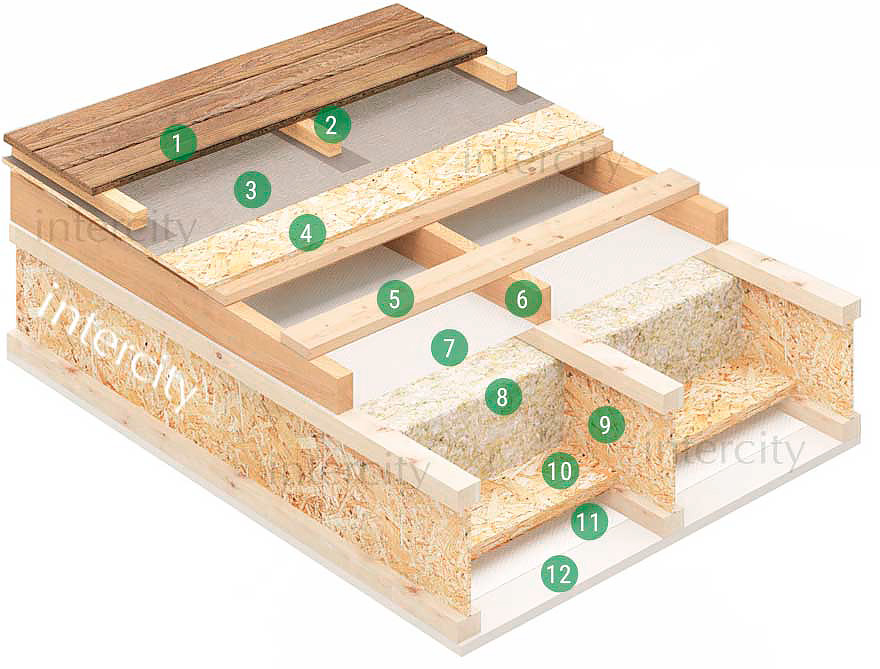

Узел 1. Межэтажное перекрытие
Для межэтажного перекрытия используется стандартное решение "пирога" для деревянных двутавровых балок. На нижнюю полку двутавровых балок монтируется обрешетка из ламелей (полосок) OSB с шагом 600 мм, на полоски укладывается утеплитель. Сверху и снизу натягиваются пароизоляционные мембраны (для цокольного перекрытия снизу - гидроизоляционная, сверху - пароизоляционная). Непосредственно на мембрану сверху монтируются плиты (шпунтованная доска) чернового пола, далее чистовое покрытие. Снизу перекрытия подшивается потолок. В случае, если необходимо сделать обрешетку под потолком, например, для прокладки коммуникаций, то обрешетка монтируется непосредственно к двутавровым балкам.
- Чистовое покрытие пола (паркет, ламинат, плитка со стяжкой и т.д.)
- Черновой пол: плиты OSB-3, фанера, ЦСП, GreenBoard, ГСП
- Пароизоляционная мембрана
- Утепление/звукоизоляция
- Лаги перекрытия (деревянные двутавровые балки)
- Обрешетка/поддержка утеплителя на нижней полке двутавровых балок
- Пароизоляционная мембрана
- Подшив потолка и чистовая отделка потолка
Узел 2. Опирание стропильной системы на мансардные стены
Стропильная система опирается либо на обвязку стен, либо на брус мауэрлата. В первом случае, площадка опирания увеличивается при помощи деревянной призмы, а крепление происходит на усиленные уголки. Во втором - брус мауэрлата запиливается под нужным углом. В местах опирания стропила из двутавровых балок заполняются до полного сечения доской или плитами OSB.
Узел 3. Устройство кровли с покрытием металлочерепицей. Карниз.
На стропила из двутавровых балок монтируется пленка гидроизоляционной кровельной мембраны по всей плоскости кровли. Торец кровли обрамляется металлическим капельником (7), мембрана заходит на капельник (7). На мембрану по всей длине стропильных ног устанавливается контробрешетка 40х40 (50х50) для создания вентзазора. Перпендикулярно контробрешетке монтируется обрешетка 25х100 мм с шагом равным шагу волны металлочерепицы. К обрешетке на карнизах крепятся крюки водосточной системы и второй капельник (9). Листы металлочерепицы монтируются снизу вверх с перехлестом в одну волну. Подшив потолка мансарды можно осуществлять непосредственно к двутавровым балкам.
Узел 4. Устройство кровли с покрытием металлочерепицей. Конек.
Существует два способа монтажа стропильной системы из двутавровых балок на коньке - внахлест и встык. Более надежным и простым решением является монтаж внахлест, где стропила стягиваются между собой двумя шпильками. Обрешетка и контобрешетка не должны доходить до верхнего края стропил, оставляя возможность воздуху и влаге свободно выходить из подкровельного пространства. Между коньковым элементом и листами металлочерепицы обязательно устанавливается уплотнитель.
Узел 5. Устройство кровли с покрытием гибкой черепицей. Карниз.
На стропила из двутавровых балок монтируется пленка гидроизоляционной кровельной мембраны по всей плоскости кровли. Торец кровли обрамляется металлическим капельником (9), мембрана заходит на капельник (9). На мембрану по всей длине стропильных ног устанавливается контробрешетка 40х40 (50х50) для создания вентзазора. Перпендикулярно контробрешетке монтируется обрешетка 25х100 мм с шагом 250-300 мм. К обрешетке на карнизах крепятся крюки водосточной системы и второй капельник (11). На обрешетку укладываются листы OSB-3 толщиной 9 мм. Поверх литов OSB расстилается подкладочный ковер. Гибкая черепица монтируется снизу вверх. Подшив потолка мансарды можно осуществлять непосредственно к двутавровым балкам.
- Стропила из двутавровых балок
- Утепление
- Гидроизоляционная мембрана
- Контробрешетка
- Обрешетка
- Обрешетка плитами OSB-3
- Подкладочный ковер под гибкую черепицу
- Гибкая черепица
- Капельник нижний
- Водосточный крюк и желоб
- Капельник верхний
- Пароизоляционная мембрана
- Подшив стропильной системы, чистовая отделка потолков
Узел 6. Устройство кровли с покрытием гибкой черепицей. Конек.
В местах соединения на коньке деревянные двутавровые балки заполняются до полного сечения доской или плитами OSB. Обрешетка и контобрешетка не должны доходить до верхнего края стропил, оставляя возможность воздуху и влаге свободно выходить из подкровельного пространства. На конек устанавливается специальный элемент - коньковый аэратор, который защищает конек от попадания влаги.
Узел 7. Устройство эксплуатируемой кровли.
При устройстве эксплуатируемой кровли на двутавровые балки (лаги) устанавливаются бруски разуклонки, которые прижимают гидроизоляционную подкровельную мембрану, а также задают уклон кровли. На них монтируется обрешетка с шагом 250 мм и плиты OSB-3 18 мм. На плитах расстилается гидроизоляция для плоских кровель (ПВХ мембрана). В случае эксплуатируемой кровли, на мембрану устанавливаются, но не прибиваются направляющие из бруска или специализированные регулируемые опоры, по которым устраивается покрытие.
- Покрытие эксплуатируемой кровли (террасная доска)
- Обрешетка под покрытие
- Гидроизоляционная мембрана эксплуатируемой кровли
- Обрешетка из OSB-3, фанеры, ЦСП
- Обрешетка доской
- Контробрешетка клиновидными направляющими для создания уклона
- Ветровлагозащитная мембрана
- Утеплитель
- Двутавровые балки перекрытия
- Обрешетка/поддержка утеплителя на нижней полке двутавровых балок
- Пароизоляционная мембрана
- Подшив потолка и чистовая отделка потолка
