Для отвода дымовых газов от котлов, плит, печей в домах и банях обустраивается дымоход. При монтаже внутренней конструкции трубы проводятся вертикально через межэтажные и потолочные перекрытия, кровлю. В этом случае требуется особое внимание уделить проходным узлам, особенно в местах выхода дымохода через деревянные перекрытия. Малейшая ошибка может стать причиной возгорания. Важно предпринять все возможные меры безопасности, чтобы исключить незащищенный контакт при проходе дымохода с воспламеняющимися материалами.
Нормы и правила пожарной безопасности
При устройстве дымохода следует принимать во внимание нормативы, описанные в СНиП 41-01-2003 и СП 7.13130.2013. В связи с появлением на строительном рынке инновационных изоляторов и сэндвич труб часть положений можно считать устаревшими, но основные стандарты остаются неизменными.
- диаметр дымохода должен быть не меньше сечения выходного патрубка теплового агрегата;
- при установке распушки отступ от перекрытия должен быть не менее 7 см (обустраивается внизу, вверху или с двух сторон);
- с целью предотвращения деформаций исключается прямое соединение трубы с постройкой;
- дымоходы из металла пропускаются с использованием гильз, пустоты заполняются негорючим утеплителем;
- для повышения огнеупорности дерева обязательно применение специальных пропиток (периодически обработку повторяют);
- при строительстве кирпичного дымоходного узла толщина распушки должна составлять не менее 50 см для открытых деревянных элементов и более 38 см, если присутствует защитный слой с армированием (альтернативой может служить сборка короба);
- при отведении дымохода через крышу уделяется внимание герметизации и защите системы от влаги.
В нормативных документах акцент сделан на трубах из кирпича и бетона. От наружных поверхностей дымохода до горючих элементов рекомендуется соблюдение просвета от 130 мм. Для керамической системы отвода дыма без изоляции минимум составляет 250 мм, при наличии изоляции – 130 мм. Если проводится металлическая труба, следует ориентироваться на приложение к СНиП 41-01-2003, которое называется «Металлические воздуховоды (допустимые сечения и толщина металла)». Здесь указано, что от трубы до незащищенного дерева следует оставлять зазор 500 мм. При слое термоизоляции просвет может сокращаться до 380 мм. При установке следует ориентироваться на нормативные значения, которые указаны в инструкции производителя печи, дымохода.
Насколько можно отойти от нормы
Проход дымохода в перекрытиях можно обустраивать, отходя от прописанных норм, если существует обоснованность такого решения. Необходимость может быть связана с использованием теплоизоляционных решений, которые имеют другие требования, чем те, которые прописаны в СНиП. Чтобы выполнить безопасную установку в соответствии с законом, можно опираться на следующие документы:
| Инструкция производителя | Рекомендации в руководстве изготовителя могут быть приоритетными. На инструкцию можно ссылаться при проведении проверок контроллерами. В документе прописываются допустимые расстояния и просветы для конкретного изделия. |
| TROL 2006 | Это свод профессиональных правил монтажа воздушного отопления и печей, действующих в Европе. Документ применим в том случае, если производится установка импортного оборудования. |
| Документ МЧС | Можно самостоятельно запросить в МЧС согласование проходной разделки. Разработанную систему для стены или потолка нужно отправить на испытание. При положительном заключении установка системы считается законной. |
Какие материалы можно использовать?
Чтобы правильно сделать прохождение печного дымохода, важно знать перечень разрешенных материалов. Кирпичные, керамические и металлические трубы способны нагреваться до температур, вызывающих тление и возгорание деревянных перекрытий пола, потолка. Чтобы эксплуатация печки и другого теплового оборудования было безопасным, важно изолировать трубу и короб огнестойкими наполнителями.
- Минеральная вата. Волокнистый изолятор, состоящий из неорганических нитей. Шлаковата выдерживает температуру до 300℃. При более высоких показателях волокна спекаются, что увеличивает теплопроводность наполнителя. В качестве огнестойкого слоя следует использовать каменную вату ПЖ 175, устойчивую к температурам до 1000℃.
- Базальтовый картон. Экологичный материал, сохраняющий стойкость к температурам до 900℃.
- Минерит. Плитный изолятор, состоящий из цемента, известняка, целлюлозы, слюды. Выдерживает нагрев лишь до 150℃. При более высоких показателях становится хрупким.
Утеплять перекрытия при строительстве дымохода можно асбестокартоном. Материал не горит и не тлеет. Имеет высокие показатели механической прочности. Даже при прямом контакте с огнем обеспечивает высокий уровень изоляции.
Обустройство вывода в потолке
Узел прохода дымохода через потолочное отверстие обустраивается в виде короба, который заполняется огнестойким материалом. Необходимо учитывать расположение коммуникаций. Следует исключить прямой контакт дымохода с проходящими поблизости инженерными линиями. Также важно предотвратить соприкосновение с несущими конструкциями. Часто для вывода через потолок используются сэндвич трубы. Это сборные системы, имеющие слой теплоизоляции. Модули соединяются последовательно хомутами. Места стыков никогда не должны находиться в узлах прохода через перекрытия.
- наружный кожух сэндвич трубы не служит для защиты от возгорания (предусматривается для обеспечения устойчивой тяги);
- применение такой системы не дает повода сокращать технические отступы от деревянного перекрытия.
При перегреве печи легко превышается предельно допустимый режим прохождения продуктов горения. В любой момент сэндвич может потерять свои свойства, по уровню теплопроводности превратиться в одностенку. Следует соблюдать рекомендуемый отступ от деревянных частей 380 мм.
Порядок монтажа
При обустройстве дымохода важно установить трубы строго вертикально и защитить перекрытия от возгорания. На первом этапе работ определяется место расположения узла. Далее проводится сборка кожуха. Дальнейшим этапом становится прокладка теплозащиты.

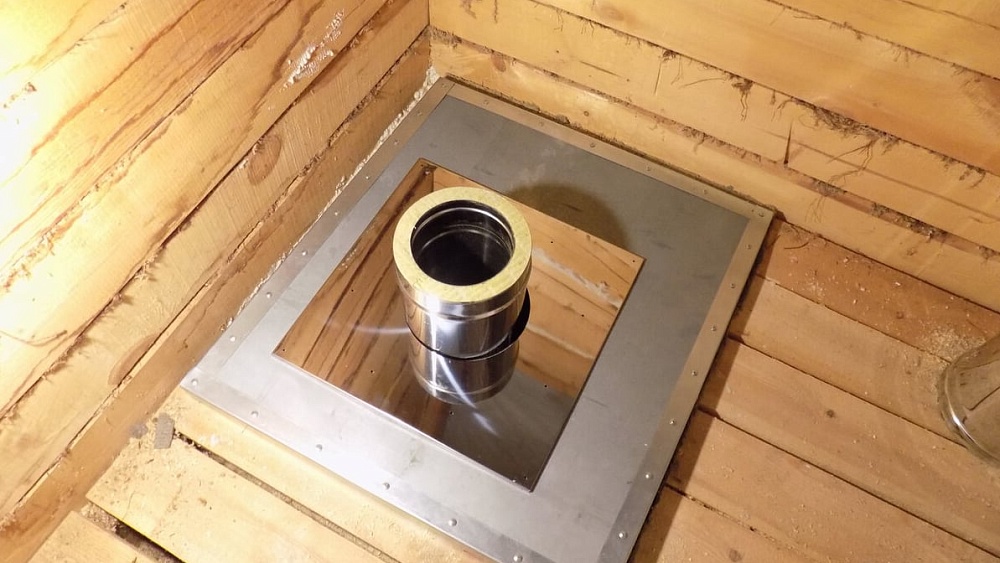

Проход трубы через потолок бани
Этапы работ могут иметь особенности, зависящие от конструкции объекта.
- отвесом определяют центральную точку прохождения металлической трубы через потолочное перекрытие;
- проделывается отверстие, позволяющее соблюсти требуемые отступы;
- деревянные торцы в вырезе перекрытия обиваются теплоизолятором;
- все места предполагаемого контакта с металлом обкладываются негорючим листовым изолятором;
- трубу доводят до отверстия в потолке, снизу закрепляют саморезами;
- со стороны чердака, сверху, короб заполняют теплоизоляционным материалом;
- фиксируется верхний стальной лист.
Описанный алгоритм актуален при монтаже в отверстии перекрытия готового короба трубы. Для прохода дымохода можно приобрести конструкцию круглого или прямоугольного сечения. Узел подбирается по диаметру трубы. Возможна самостоятельная сборка короба. В этом случае потребуются точные расчеты для раскраивания листов нержавейки и теплоизолирующего материала. Для сохранения формы короба устанавливаются оцинкованные распорки.
