Перекрытия в кирпичном доме

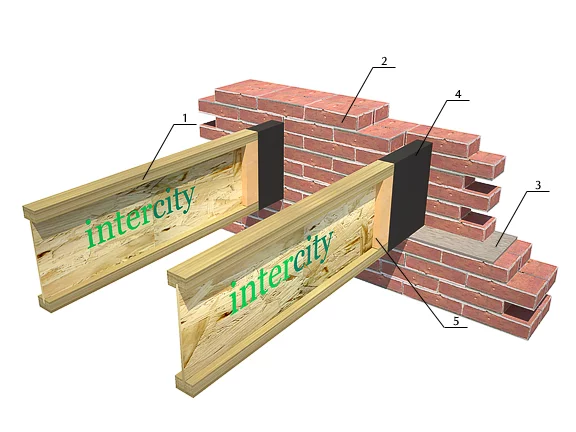

Узел 1. Опора двутавровых балок перекрытия на кирпичную кладку

Наиболее оптимальное решение опоры лаг перекрытия на наружную несущую стену из кирпича. Для усиления двутавра на опоре можно применять вставки из OSB, фанеры, доски. Вставка должна иметь зазор в 5 мм с верхней полкой двутавровой балки. Ширина вставки минимум 30 см. Опора балок на стену-15 см. От контакта с цементом все деревянные конструкции нужно защищать гидроизоляцией.

1 uzelvkirpiche
  1. Деревянные двутавровые балки (основные лаги)
  2. Кирпичная кладка
  3. Цементная стяжка по кладке
  4. Гидроизоляция (гидроизол или мастика)
  5. Вставка из OSB-3/фанера/доска/, ширина 30 см

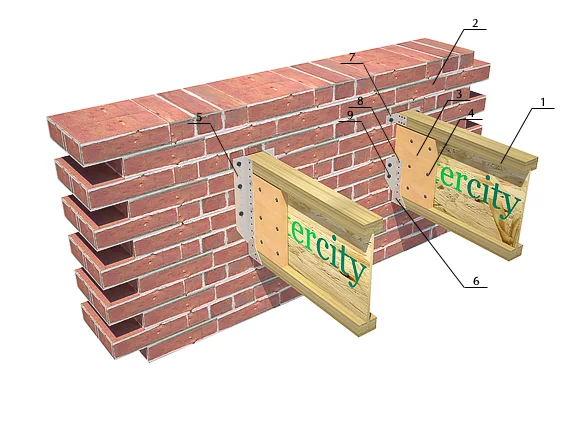

Узел 2. Крепления двутавровых балок к кирпичной стене при помощи кронштейнов

Узел используеся, если нет возможности опереть балки на кладку сверху. Лаги подвешиваются на кронштейны (опоры бруса) анкерованием в кирпич. Нижняя полка балки "обувается в сапожок" опору бруса, верхняя полка фиксируется конструкционным уголком. Более технологичный, но и более дорогой способ крепления- кронштейнами Simpson на всю высоту балки. Такие кронштейны нужно заказывать заранее. В местах опирания двутавровые балки заполняются до полного сечения вставками из фанеры/OSB или доски; зазор между вставкой и верхней полкой двутавра должен составлять 5 мм.

2 uzelvkirpiche
  1. Деревянные двутавровые балки (основные лаги)
  2. Кирпичная кладка
  3. Вставка из OSB-3/фанера/доска/, ширина 30 см
  4. Гвозди/шурупы оцинкованные
  5. Кронштейн Simpson на всю высоту балки

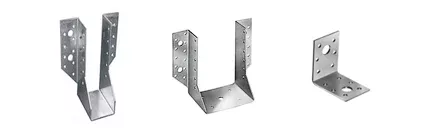

  6. Опора бруса
  7. Уголок конструкционный
  8. Монтажный шуруп 4.0х30
  9. Анкера
75 170 35 50 3

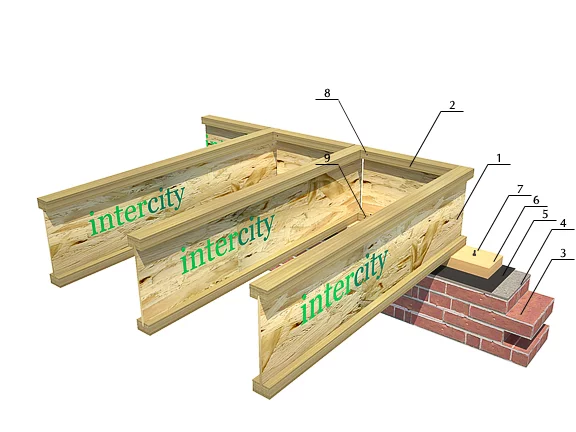

Узел 3. Опора двутавровых балок на обвязочный брус по завершающему ряду кладки

Узел используется в случае, если выше перекрытия не будет киричной кладки. Например, каркасный второй этаж или опора стропильной системы предполагается непосредственно на двутавровые балки. В таком случае, кладка завершается армированной стяжкой, к которой на анкара через гидроизоляцию крепится обвязочная доска (брус). К обвязочной доске шурупами монтируются двутавровые балки. См. раздел "перекрытие в каркасном доме".

3 uzelvkirpiche
  1. Деревянные двутавровые балки (основные лаги)
  2. Блок-балки
  3. Кипричная кладка
  4. Цементно-песчаная стяжка (армированная)
  5. Гидроизоляция
  6. Обвязочный брус
  7. Анкера
  8. Гвозди/шурупы оцинкованные под углом 30 град горизонтально
  9. Гвозди/шурупы оцинкованные под углом 30 град вертикально

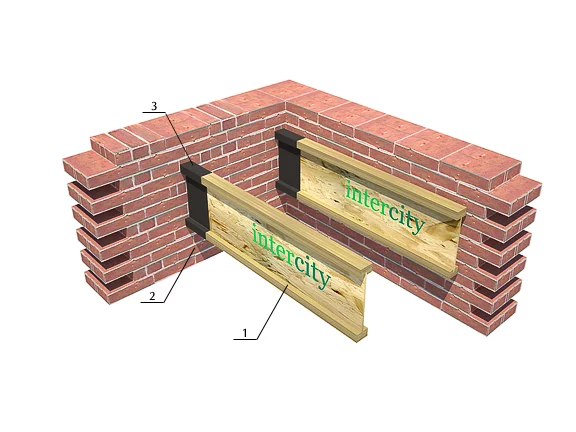

Узел 4. Опора двутавровых балок на наружные стены. Лаги параллельны стенам.

Стандартный узел расположения крайней лаги, параллельной стене. Крайнюю лагу устанавливать на расстоянии 3-4 см от стены, либо вплотную, но с предварительным монтажем звукоизоляционного материала между стеной и балкой.

4 uzelvkirpiche
  1. Деревянные двутавровые балки (основные лаги)
  2. Кирпичная кладка
  3. Гидроизоляция (гидроизол или мастика)

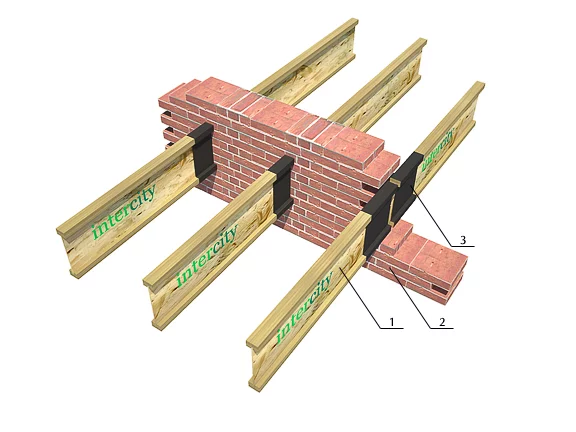

Узел 5. Опора балок на внутренние стены из кирпича.

Величина опирания двутавровой балки на стены 10-15 см. Если ширина кладки внутренней стены больше 20 см, балки устанавливаются "встык". Если ширина блока меньше 20 см, то балки устанавливаются "в нахлест".

5 uzelvkirpiche
  1. Деревянные двутавровые балки (основные лаги)
  2. Кирпичная кладка
  3. Гидроизоляция (гидроизол или мастика)

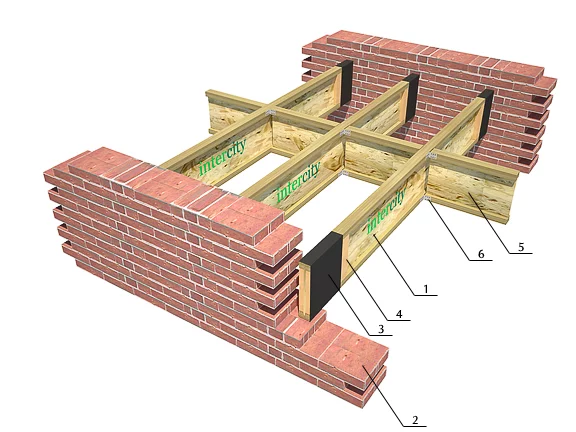

Узел 6. Установка дополнительных блок-балок на больших пролетах.

На пролетах более 3-х метров рекомендуется устанавливать блок-балки с шагом 1,5-2 метра для обеспечения жесткости конструкции и перераспределения нагрузки с одной балки на соседние.

6 uzelvkirpiche
  1. Деревянные двутавровые балки (лаги)
  2. Кирпичная кладка
  3. Гидроизоляция (гидроизол или аналоги)
  4. Вставки (фанера, OSB, доска)
  5. Блок-балки
  6. Уголок конструкционный (8 шт на 1 блок-балку)
35 50

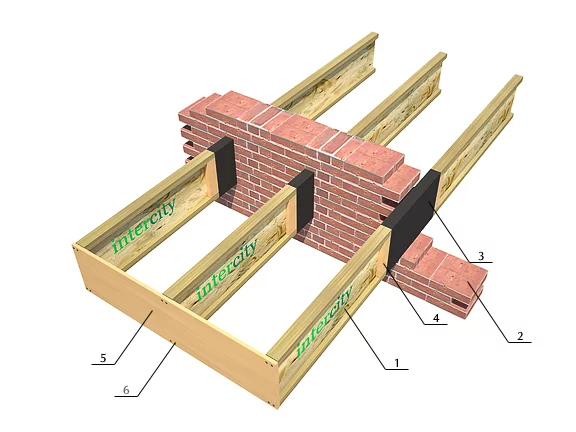

Узел 7. Вынос балок за контур дома. Консоли без нагрузки.

Узел применяется в случае, если консоли из двутавровых балок необходимо вынести за пределы контура дома для создания, например, балкона или крыльца. В данном случае не предполагается большая нагрузка. Величина выноса консоли зависит от типа балки и от её высоты, информацию по максимальному выносу той или иной балки можно получить у наших менеджеров.

7 uzelvkirpiche
  1. Деревянные двутавровые балки (лаги)
  2. Кирпичная кладка
  3. Гидроизоляция (гидроизол или аналоги)
  4. Вставки (фанера, OSB, доска)
  5. Фанерный торцевой элемент (влагостойкий)
  6. Шурупы/гвозди оцинкованные

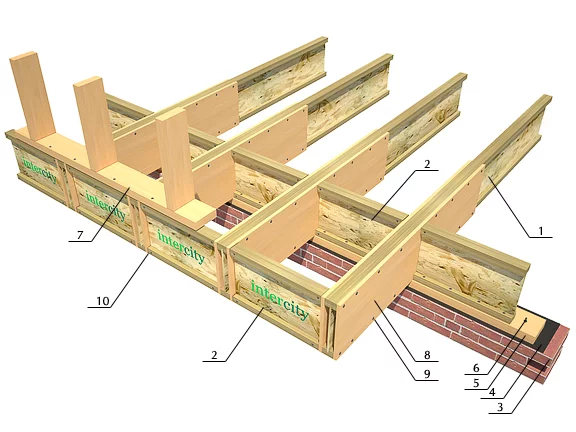

Узел 8. Вынос балок за контур дома. Консоли с нагрузкой.

При больших нагрузках на консольный вынос (от стен 2 этажа или стропильной системы) консольные двутавровые балки необходимо усилить фанерой или OSB.

8 uzelvkirpiche
  1. Деревянные двутавровые балки (основные лаги)
  2. Блок-балки
  3. Кирпичная кладка
  4. Гидроизоляция
  5. Обвязочный брус
  6. Анкера
  7. Стены 2 этажа
  8. Усиленение из листов фанеры или OSB
  9. Гвозди/шурупы оцинкованные
  10. Гвозди/шурупы оцинкованные под углом 30 град горизонтально

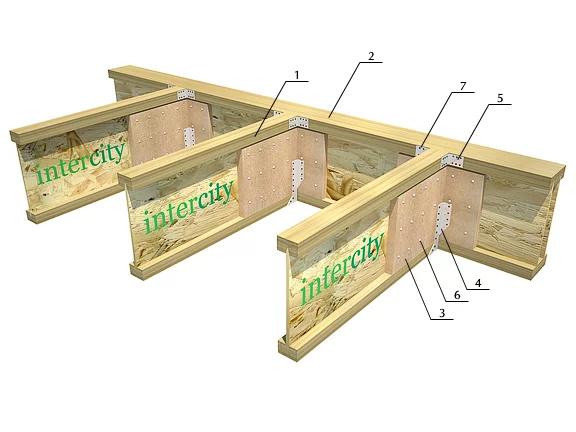

Узел 9. Примыкание "встык" к сдвоенной балке. Опора на кронштейны.

Узел часто встречается в решение лестничного пролета и в случаях, где необходимо основные лаги подвешивать на кронштейны к ригелю из сдвоенных балок. В местах опирания двутавровые балки заполняются до полного сечения вставками из фанеры/OSB или доски; зазор между вставкой и верхней полкой двутавра должен составлять 5 мм.

11 uzelvbloke
  1. Деревянные двутавровые балки (основные лаги)
  2. Сдвоенные двутавровые балки (ригель)
  3. Блок-вставка (фанера/OSB/доска)
  4. Кронштейн опора бруса
  5. Уголок конструкционный
  6. Гвозди/шурупы оцинкованные
  7. Монтажный шуруп 4.0х30
75 170 35 50 3

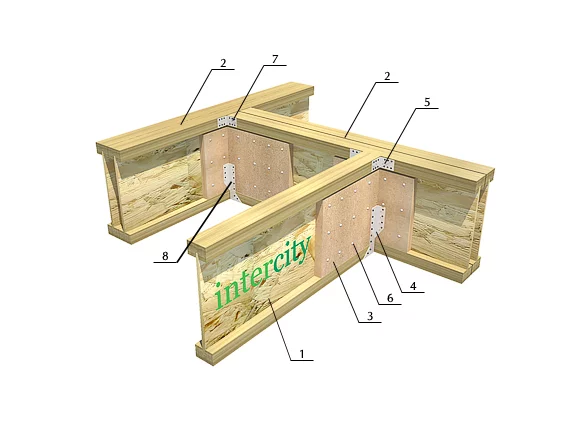

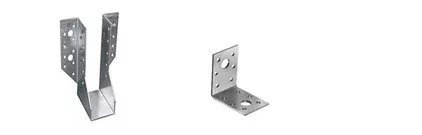

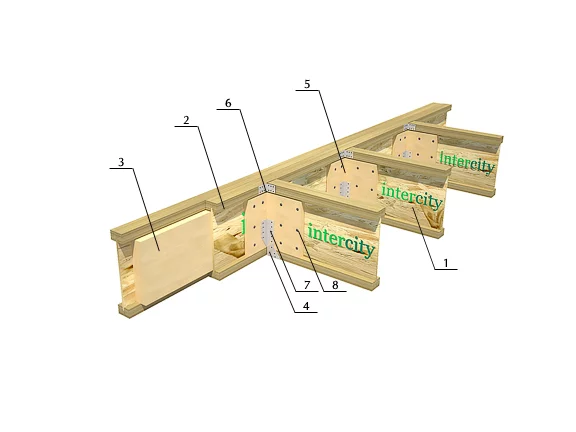

Узел 10. Устройство сдвоенной двутавровой балки (ригеля)

При монтаже сдвоенной двутавровой балки, используемой в качестве ригеля, необходимо заполнить центральное межполочное пространство до полноты сечения. В местах опирания двутавровые балки заполняются до полного сечения вставками из фанеры/OSB или доски; зазор между вставкой и верхней полкой двутавра должен составлять 5 мм.

12 uzelvbloke
  1. Деревянные двутавровые балки (основные лаги)
  2. Сдвоенная двутавровая балка (ригель)
  3. Вставка OSB/фанера/доска
  4. Открытая опора бруса
  5. Вставка OSB/фанера/доска
  6. Уголок конструкционный 35х50х50
  7. Монтажный шуруп 4.0х30
  8. Гвозди/шурупы оцинкованные
75 170 35 50 3

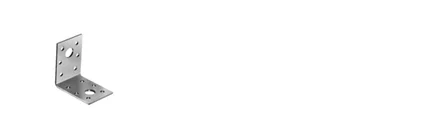

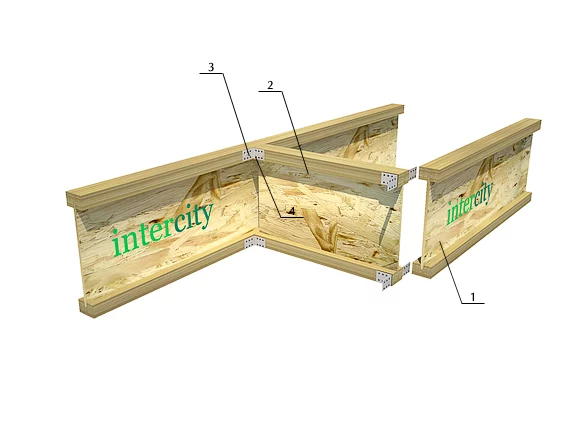

Узел 11. Монтаж блок-балок

Каждая блок-балка крепится на 8 уголков.

13 uzelvbloke
  1. Деревянные двутавровые балки (основные лаги)
  2. Блок-балки
  3. Уголок конструкционный 35х50х50
  4. Монтажный шуруп 4.0х30
35 50

Узел 12. Примыкание "встык" сдвоенной балки к сдвоенной балке. Опора на кронштейны.

Узел используется в решении большепролетных перекрытий со сложной конфигурацией. Например, если лестничный пролет или "второй свет" располагаются по центру перекрытия.

14 uzelvbloke
  1. Деревянные двутавровые балки (лаги)
  2. Сдвоенные двутавровые балки (ригель)
  3. Блок-вставка (фанера/OSB/доска)
  4. Кронштейн опора бруса
  5. Уголок конструкционный
  6. Гвозди/шурупы оцинкованные
  7. Монтажный шуруп 4.0х30
  8. Кронштейн опора бруса для сдвоенной балки
75 170 35 50 150 140

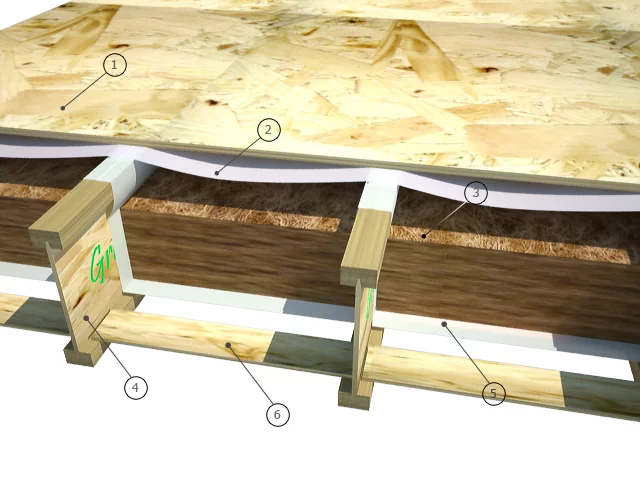

Узел 13. Вариант "пирога" перекрытия

Использование минеральной ваты/базальтового утеплителя в качестве звукоизоляционного/теплоизоляционного материала.

Yzel tsokol2
  1. Черновое покрытие (плиты OSB-3, фанера, доска)
  2. Пароизоляция
  3. Утеплитель
  4. Деревянные двутавровые балки (лаги)
  5. Пароизоляция или гидроизоляция
  6. Обрешетка по нижней полке двутавра (полоски OSB-3, фанеры или бруски)
