Двускатная стропильная система

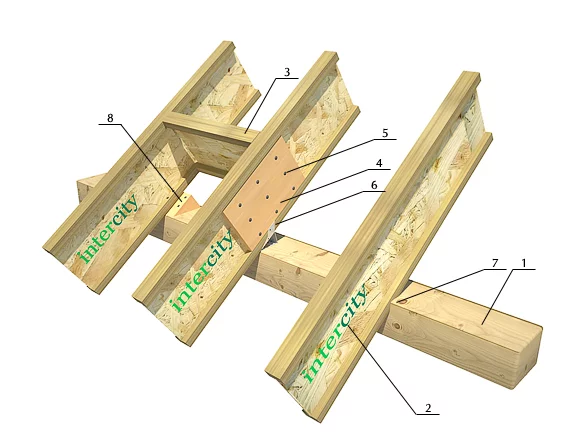

Узел 1. Варианты опоры стропил на мауэрлат (обвязочный брус)

Существуте несколько способов опоры и крепления стропил из двутавровых деревянных балок на мауэрлат. Рассмотрим наиболее распространенные:  1- делая выемку с нужным углом в брусе мауэрлата; 2- устанавливая стропила на кронштейны Simpson (кронштейн VPA с регулируемым углом наклона); 3- подкладывая призмы из бруса (или LVL бруса) для увеличения прощади опирания. При длине стропил свыше 6 метров рекомендуется делать вставки из фанеры/OSB на опорах для снижения нагрузки на стойку двутавра. Блок-балки необходимы для дополнительной жесткости конструкции, обеспечения устойчивости стропил в вертикальном положении.

1 stropila
  1. Мауэрлат (брус, доска)
  2. Деревянные двутавровые балки (стропила)
  3. Блок-балки
  4. Вставка из OSB-3/фанеры
  5. Шурупы/гвозди
  6. Кронштейн VPA
  7. Выемка в мауэрлате
  8. Призма из LVL/деревянного бруса

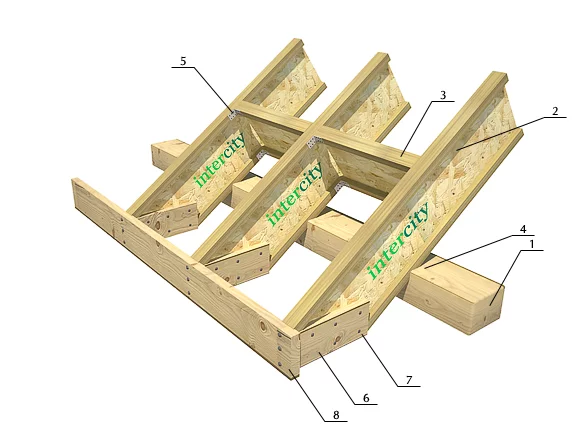

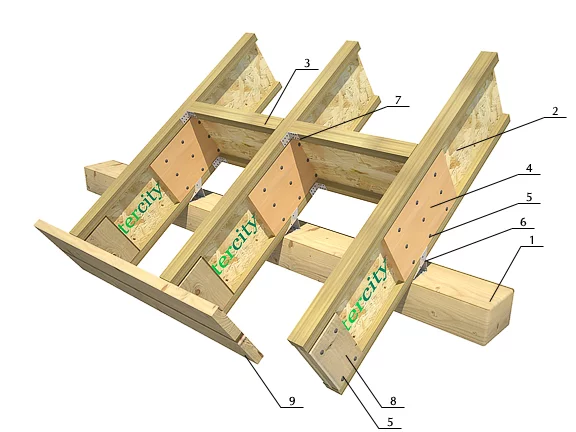

Узел 2. Решение карнизного свеса. Лобовая доска по углом.

Узел применяется, если необходимо сделать широкий торец карнизного свеса, например, из архитектурных соображений в домех в стиле "шале" или "фахверк". Для этого торцы стропил из двутавровых балок с обоих сторон усиливают вставками из доски. К вставкам крепится лобовая доска.

2 stropila
  1. Мауэрлат (доска, брус)
  2. Деревянные двутавровые балки (стропила)
  3. Блок-балки
  4. Вставка из OSB-3/фанера/доска/
  5. Гвозди/шурупы оцинкованные
  6. Кронштейн Simpson VPA
  7. Уголок конструкционный
  8. Усиление торца (доска/фанера)
  9. Лобовая доска

Узел 3. Решение карнизного свеса. Лобовая доска отвесная.

Стандартный узел с завершением карнизного свеса одной лобовой доской. Торцы двутавровых балок усииваются горизонтально расположенными вставками из доски или фанеры. Блок-балки необходимы для дополнительной жесткости конструкции, обеспечения устойчивости стропил в вертикальном положении.

3 stropila
  1. Мауэрлат (обвязочный брус)
  2. Деревянные двутавровые балки (стропила)
  3. Блок-балки
  4. "Гнездо" в мауэрлате для устанвки стропил
  5. Уголок конструктивный
  6. Усиление торца двутавра (доска, фанера)
  7. Гвозди/шурупы

    8. Лобовая доска

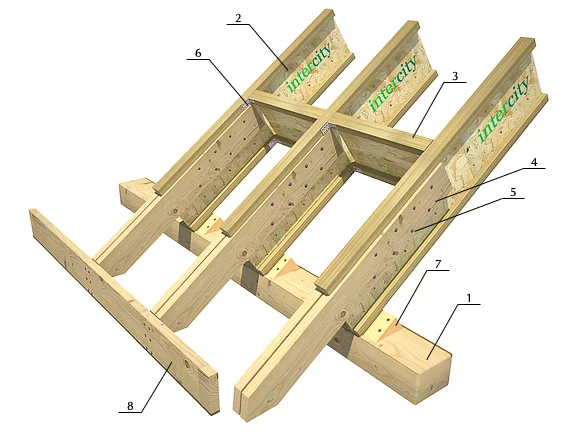

Узел 4. Решение карнизного свеса. Выпуски из доски.

Одним из вариантов решения карнизного свеса является удлинение стропил за пределы контура дома при помощи доски. Минимальная величина крепления- 80 см. Зазор между доской и верхней полкой двутавра- 5 мм.

4 stropila
  1. Мауэрлат (обвязочный брус)
  2. Деревянные двутавровые балки (стропила)
  3. Блок-балки
  4. Удлинение стропил (доска)
  5. Гвозди/шурупы
  6. Уголок конструкционный
  7. Призмы (брус/LVL)
  8. Лобовая доска

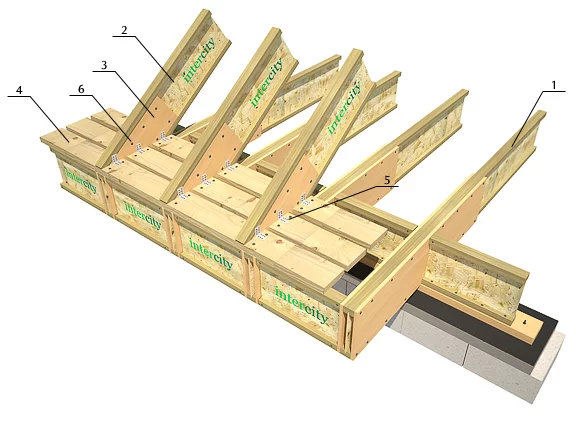

Узел 5. Опора стропил на консоли перекрытия.

Узел используется при необходимости опиреть стропильные ноги на консольное перекрытие. В местах опирания балок устраивается обрешетка из доски. Стропильные ноги жестко крепятся к обрешетке. Узел выноса двутавровых балок за пределы контура дома (консоль) смотрите в разделе узлы каркасного дома.

5 stropila
  1. Деревянные двутавровые балки (основные лаги)
  2. Деревянные двутавровые балки (стропила)
  3. Вставки (фанера/OSB)
  4. Обрешетка на консолях (доска)
  5. Уголок консрукционный, с 2-х сторон от стропильной ноги
  6. Шурупы/гвозди оцинкованные

Узел 6. Опора стропил на конек. В нахлест.

Деревянные двутавровые балки, используемые в качестве стропил, можно соединять на коньке несколькими способами. Наиболее экономичным, и оттого распространенным, является способ соединения "в нахлест". Крепление парных стропил между собой осуществляется на шпильки. Для обеспечения жеткости и устойчивости балки соединяются блок-балками.

6 stropila
  1. Сдвоенные деревянные двутавровые балки (конек)
  2. Деревянные двутавровые балки (стропила)
  3. Вставки (фанера, OSB)
  4. Гвозди/шурупы
  5. Шпильки
  6. Блок-балки

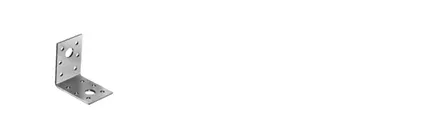

  7. Уголок конструкционный (8 шт на 1 блок-балку)
35 50

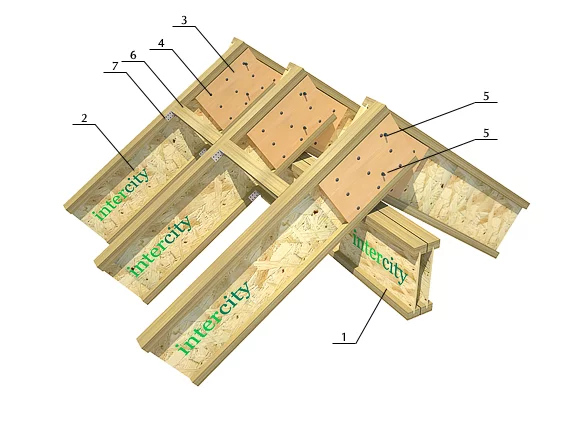

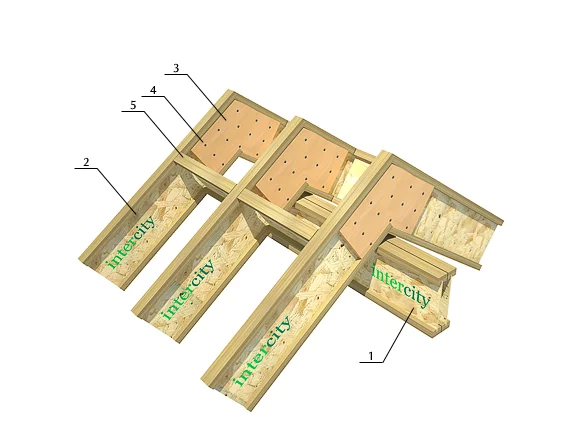

Узел 7. Опора стропил на конек. В стык.

Крепления стропил на коньке осуществляется при помощи вставок из фанеры/OSB. Узел удобен и быстр в монтаже, если есть возможность раскроить  по шаблону листовой материал.  Можно заказать у нас вставки из фанеры/OSB, для этого нужно точно знать угол наклона кровли.

7 stropila
  1. Сдвоенные деревянные двутавровые балки (конек)
  2. Деревянные двутавровые балки (стропила)
  3. Вставки (фанера, OSB)
  4. Гвозди/шурупы оцинкованные
  5. Блок-балки

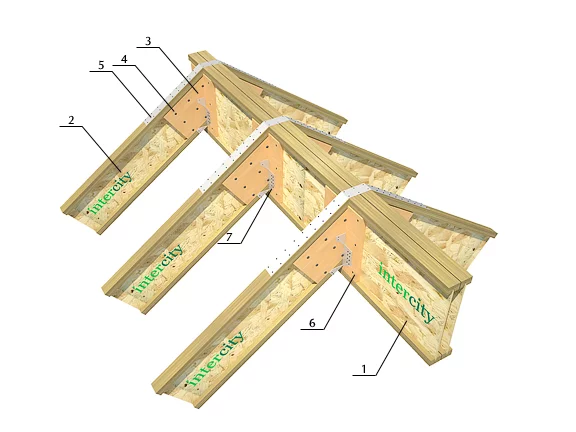

Узел 8. Опора стропил на конек. На кронштейны.

Очень технологичный и удобный вариант крепления стропильных балок к коньку. Наиболее часто используется в четырехскатных кровлях. Нижняя полка двутавровой балки одевается "в сапожок" кронштейн Simpson LSSUI с регулируемым углом наклона опорной части. Верхняя полка фиксируется перфорированной лентой. Кронштейны нужно заказывать заранее.

8 stropila
  1. Сдвоенные деревянные двутавровые балки (конек)
  2. Деревянные двутавровые балки (стропила)
  3. Вставки (фанера; OSB-3) в стропила
  4. Гвозди/шурупы оцинкованные
  5. Перфрорированная лента
  6. Вставки (фанера/OSB-3) в конек
  7. Кронштейн Simpson LSSUI

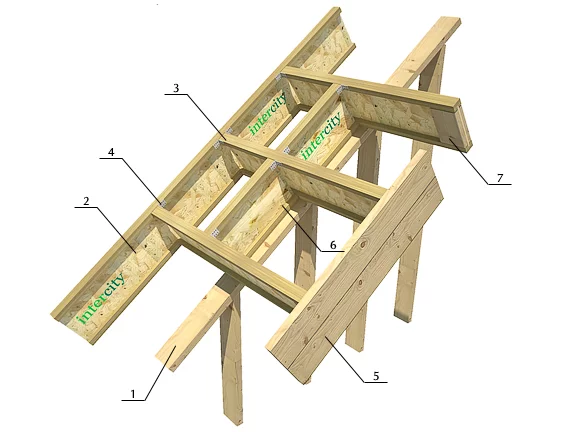

Узел 9. Фронтонный вынос двутавровыми балками

Решение подходит, когда архитектурным решением предусматривается устройство широкой лобовой доски. Вариацией такого решения может быть замена лобовой доски на двутавровую балку.

9 stropila
  1. Фронтон (каркас/брус/блоки/кирпич)
  2. Деревянные двутавровые балки (стропила)
  3. Деревянные двутавровые балки (выносы)
  4. Уголок конструкционный
  5. Лобовая доска
  6. Блок-балки
  7. Вставки (доска/фанера)

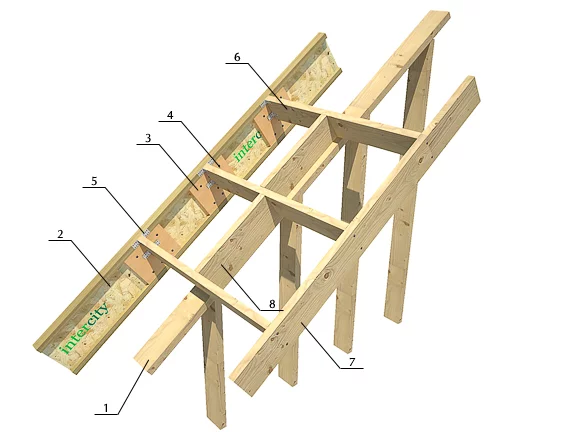

Узел 10. Фронтонный вынос доской

Узел является наболее распространенным для большинства домов с классической архитектурой и стандартной шириной лобовой доски.

10 stropila
  1. Фронтон (каркас, блоки, кирпич, брус)
  2. Деревянные двутавровые балки (стропила)
  3. Вставка OSB/фанера/доска
  4. Шурупы/гвозди
  5. Уголок конструкционный 35х50х50
  6. Вынос фронтона (доска)
  7. Лобовая доска
  8. Блокировки (доска)

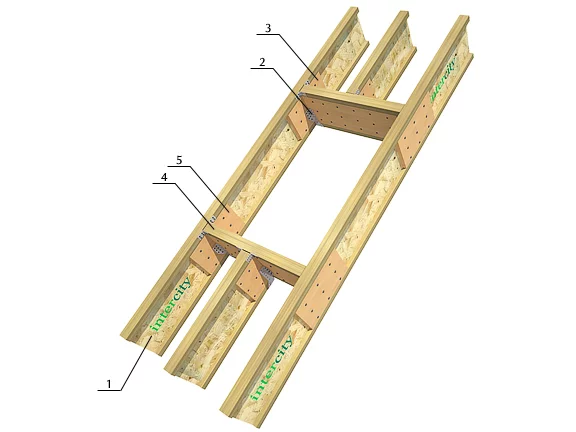

Узел 11. Проем в кровле (мансардное окно)

Проемы в кровле решаются прерыванием одной или нескольких стропильных ног. Если констуктивно предусмотрено устройство широкого проема (под "кукушку", например), стропильные ноги, к которым примыкают блок-балки, обрамляющие проем сверху и снизу, делаются сдвоенными.

13 stropila
  1. Деревянные двутавровые балки (стропила)
  2. Опора бруса
  3. Уголок конструкционный
  4. Блок-балки
  5. Вставки фанера/OSB-3
